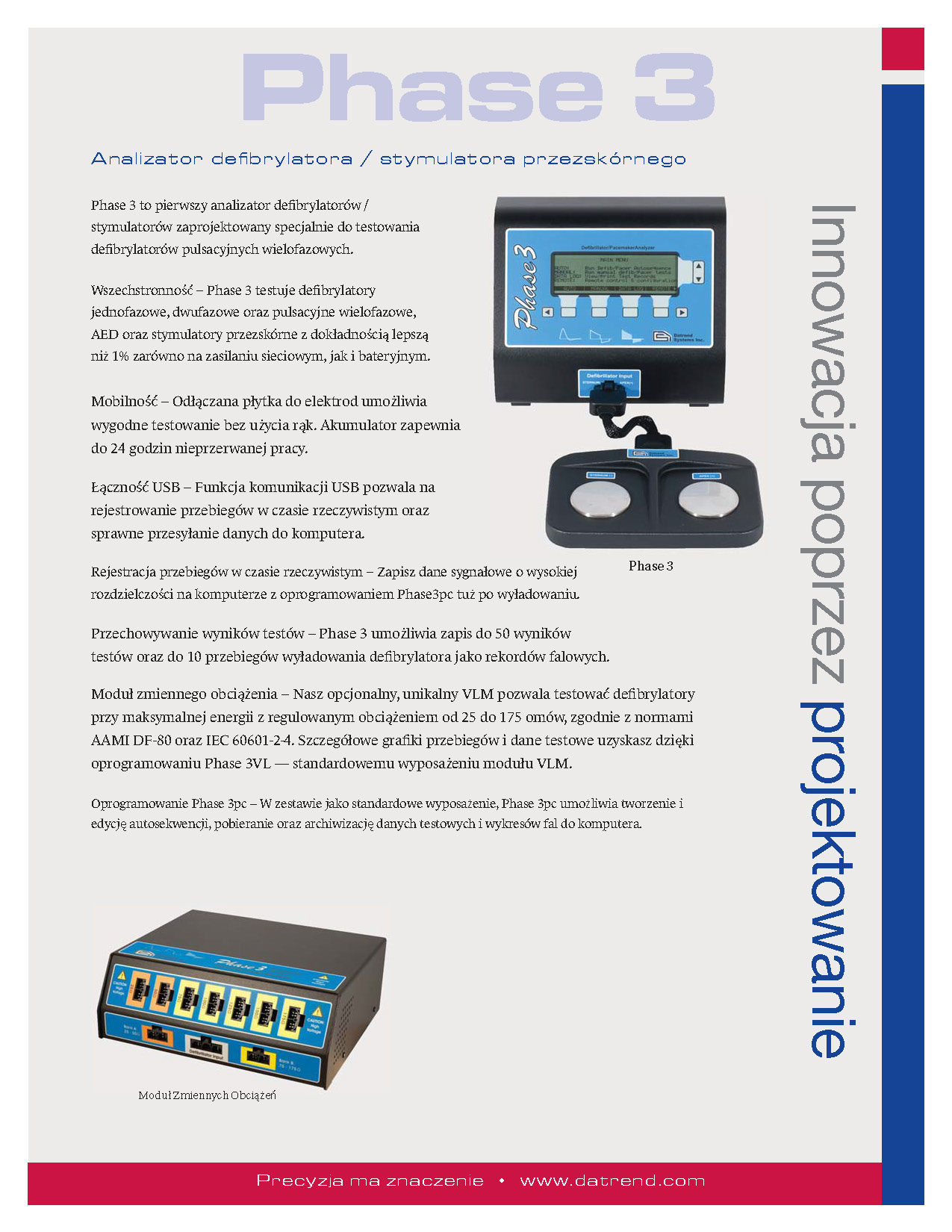

Moduł Zmiennego Obciążenia
WYBIERANE OBCIĄŻENIE
VLM umożliwia testowanie defibrylatorów przy maksymalnej energii z wybranym obciążeniem od 25 do 175 omów, zgodnie ze standardami AAMI DF-80 i IEC 60601-2-4.
Wysokiej rozdzielczości wykresy graficzne i dane testowe są uzyskiwane przy wykorzystaniu oprogramowania Phase 3VL – standardowego wyposażenia do Analizatora Defibrylatora/StymulatorA Phase 3
SPECYFIKACJA URZĄDZENIA PHASE 3
MOŻŁIWE TESTY
| Energia Defibrylatora, Czas Ładowania i Wydajność Kardiowersji Automatycznego Defibrylatora Zewnętrznego (AED) Wydajność Monitora EKG Monitor Czułość Rozrusznika, Okres Refrakcji oraz Odporność Na Zakłócenia Charakterystyki Impulsu Rozrusznika |
| POMIAR ENERGII, OGOLNY | |
| Rezystancja obciążenia: | 50 Ώ ±1%, bezindukcyjna |
| Amplituda EKG na łyżkach defirylatora: | 1 mV QRS |
| Wyjście fali EKG (oscyloskop) | |
| Zakres Wysoki: | 1000:1 tłumienie amplitudy |
| Zakres Niski: | 200:1 tłumienie amplitudy |
| Odtwarzanie Przebiegów: | 200: 1 rozszerzenie podstawy czasu |
| Szerokość Pierwszego Impuslu Fazowego: | 0.1 – 58 ms |
| Szerokość Drugiego Impuslu Fazowego: | 0.1 – 58 ms |
| Opóźnienie Międzyfazowe: | 0.1 – 58 ms |
| Nachylenie: | 0 – 99.9% |
| Częstotliwość Modulacji: | 1000 – 8000 Hz |
| Modulacja Cyklu Pracy: | 0 – 99.9% |
| Impuls Testowy: | 46 J ±10% |
| TEST ENERGII WYSOKIEGO ZAKRESU DEFIBRYLATORA: | |
| Pomiar Energii: | 0.0 do 600.0 Joules (±1% ±2 LSD) |
| Pomiar Napięcia: | 0 do 5000 V (±1% ±2 LSD) |
| Pomiar Prądu: | 0.0 do 100.0 A (±1% ±2 LSD) |
| Pomiar Szerokości Impuslu: | 0.5 do 58.36 ms (±1% ±2 LSD) |
| Poziom Wyzwolenia: | 80 V |
| Amplituda Odtwarzania: | 1 mV przy 1000 V na odprowadzeniu II; 1 mV przy 2000 V na łyżkach defibrylatora |
| Test Impulsu: | 126 J ±10% |
| TEST ENERGII WYSOKIEGO ZAKRESU DEFIBRYLATORA | |
| Pomiar Energii: | 0.0 do 50.0 J (±1% ±2 LSD) |
| Pomiar Napięcia: | 0 do 1000 V (±1% ±2 LSD) |
| Pomiar Prądu: | 0.0 do 20.0 A (±1% ±2 LSD) |
| Pomiar Szerokości Impuslu: | 0.5 do 58.36 ms (±1% ±2 LSD) |
| Poziom Wyzwolenia: | 16 V |
| Amplituda Odtwarzania: | 1 mV przy 200 V na odprowadzeniu II; 1 mV przy 400 V na łyżkach defibrylatora |
| TEST CZASU ŁADOWANIA DEFIBRYLATORA |
| Pomiar Czasu Ładowania: 0.0 do 99.9 s (±1 LSD) |
| TEST KARDIOWERSJI DEFIBRYLATORA | |
| Sync Delay Measurement: | -200 do +800 msec. (±1 LSD) |
| Delay Target: | 20 do 65 msec window when enabled |
| Sync Point: | Selectable, peak of ECG Q or R wave |
| TEST DEFIBRYLATORA AED |
| Metoda Testu: Sprawdzenie czy AED właściwie generuje impuls dla określonej arytmii |
| TEST ROZRUSZNIKA | |
| Pomiar Amplitudy Impulsu: | 4 do 250 mA, wszystkie odprowadzenia (±1% ±1 LSD) |
| Pomiar Częstotliwości Impulsu: | 20 do 220 PPM (±1% ±1 LSD) |
| Pomiar Szerokości Impulsu: | 0.5 do 58.36 ms (±1% ±2 LSD) |
| Test Zakresu Obciążenia: | 50 do 1600 Ώ, z krokiem 50 Ώ |
| Wyjście Przebiegu: | 50 mA/V, wszystkie odprowadzenia |
| Metody Pomiarów: | Średnia, narastanie impulsu, opadanie impulsu, szczyt |
| Impuls Testowy: | 145 mA ±10% |
| TEST ODPORNOŚCI ROZRUSZNIKA NA ZAKŁÓCENIA | |
| Przebieg Testowy: | 50Hz lub 60Hz sinusoidalny |
| Zakres Amplitudy Zakłóceń: | 0.18 do 10.00 mV między szczytowa |
| Rozdzielczość Amplitudy Zakłóceń: | 0.139 mV |
| TEST CZUŁOŚCI ROZRUSZNIKA | |
| Przebieg Testowy: | Prostokątny (SQR), Trójkątny (TRI) lub impulsy Haversine (SSQ) |
| Szerokość Przebiegu: | 10, 25, 40, 100, lub 200 ms |
| Zakres Amplitudy: | 0.00 do 3.00 mV szczytowa |
| TEST OKRESU REFRAKCJI ROZRUSZNIKA | |
| Przesunięcie Okresu Refrakcji(PRP): | 50 do 750 ms (±1 LSD) |
| Wyczuwanie Okresu Refrakcji (SRP): | 50 do 750 ms (±1 LSD) |
SYMULATOR EKG
| RODZAJE PRZEBIEGÓW TESTOWYCH |
| Impuls DC, 4 sek, Prostokątny, 2 Hz, Trójkątny, 2 Hz, Sinusoidalny @ 0.1, 0.5, 10, 20, 40, 50, 60, 70, or 100 Hz |
| ZWYKŁY RYTM ZATOKOWY |
| 30, 60, 90, 120, 150, 180, 240 lub 300 BPM |
| PRZEBIEGI TESTOWE KARDIOWERSJI, WSTRZĄSU I AED |
| Migotanie Przedsionków, Zgrubny Migotanie Przedsionków, Dokładny Asystolia 1 (Losowej, niska częstotliwość zmian linii bazowej) Asystolia 2 (płaska linia/zero Volt) Tachykardia Nadkomorowa (SVT-140) VTACH @ 140, 160, 190 BPM Wielokształtny Częstoskurcz Komorowy @ 200 BPM Migotanie Komór, Zgrubny (CVF) / Migotanie Komór, Dokładny (FVF) Impuls Prostokątny 1 ms do 60 BPM |
| SYMULACJE ARYTMII |
| Blok A-V drugiego stopnia, przedwczesne skurcze przedsionkowe (PAC), R-on-T PVC Prawy blok odgałęzienia (RBBB), przedwczesne zwężenie komorowe (PVC)Wielofunkcyjne PVC, Run 5 PVC, Bigeminia, Trigeminia |
| PRZEBIEGI TESTOWE ROZRUSZNIKA |
| SQR (prostokątny) Wyzwalacz Rozrusznika, szerokość = 2, 25, 40, 100 or 200 ms TRI (trójkątny) Wyzwalacz Rozrusznika, szerokość = 10, 25, 40, 100 or 200 ms SSQ (haversine) Wyzwalacz Rozrusznika, szerokość = 10, 25, 40, 100 or 200 ms |
| SPECYFIKACJE PRODUKCYJNE: | |
| Poziom Wyjściowy: | Ustawiany, 1 mV, 2 mV lub 0.5 mV na II odprowadzenie EKG |
| Impedancja: | 500 Ώ (±0.2%), Amplituda: ±2% |
PAMIĘĆ NIEULOTNA
| POJEMNOŚĆ DANYCH: |
| 50 Rekordów Testu, 10 Rekordów Krzywych Defibrylatora, 32 Autosekwencje |
| ZAWARTOŚĆ REKORDU TESTU: |
| ID urządzenia, Czas/data testu, Typ testu (Ręczny lub Automatyczny), Typ urządzenia (defib. lub AED) Do 10 testów energii defibrylatora (lub 32 testy energii AED) 1 test czasu ładowania defibrylatora Do 4 testów kardiowersji defibrylatora Do 12 testów EKG Do 10 testów impulsów rozrusznika 1 test odporności rozrusznika na zakłócenia Do 2 testów czułości rozrusznika Do 2 testów okresu refrakcji rozrusznika |
| INTERFEJS: |
| Ekran LCD (5.2″ x 1.5″; 40 znaków x 8 linii tekstu; grafika 240 x 64 pixeli) Wejście Defibrylatora: Molex 42820-3212 Wyjście Rozrusznika: 2 x gniazda bananowe, typ bezpieczny (czerwony (+)/czarny (-)) Wyjścia Symulatora EKG: 10 x bezpieczne gniazdo bananowe (RA; RL; LA; LL; V1-V6) Wyjście Przebiegów Defibrylator/Rozrusznik: gniazdo telefoniczne 1/8″ mono Wyjście Wysokiego Poziomu EKG: gniazdo telefoniczne 1/8″ mono Port USB: Typ „B”, kompatybilny z USB 1.1 lub USB 2.0 Port Szeregowy Serial (RS-232): DB9 Male, RS-232C, bi-dir, CTS handshaking, 9600 baud, 8-N-1 Port Klawiatury: PS/2 (6-pin miniDIN female) |
| ZASILANIE |
| Wewnętrzny akumulator 12.5V/1.4A-h NiCad, 24 godz. pracy między doładowaniami |
| WARUNKI PRACY |
| 15°C to 40°C, 10% to 90% RH, Do użytku tylko w pomieszczeniach, Kategoria bezpieczeństwa II |
| WYMIARY |
| 9.5″ W x 8″ H x 5.5″ D (24cm W x 20cm H x 14cm D) |
| WAGA |
| 3 lbs. (1.4 kg) |
PHASE 3 AKCESORIA |
|
| 3000-449 | LPS, 120VAC / 18VDC, 1A, Japan |
| 3000-500 | LPS, 120VAC / 15VDC (EIAJ-3, C+), 800/1000mA, NA |
| 3000-501 | LPS, 240VAC / 15VDC (EIAJ-3, C+), 800mA, UK |
| 3000-502 | LPS, 220VAC / 15VDC, 800mA, EURO |
| 3140-400 | Przewód, Null Modem, DB9F TO DB9F, (Phase 3/Solo do PC przez RS-232) |
| 3140-401 | Adapter, Computer Interface, DB9M na DB25F |
| 3140-402 | Adapter, Podłączenie Drukarki, DB9M – DB25M |
| 3140-440 | Przewód, USB 2.0, A/B, 20/28 AWG Phase 3 do PC przez USB |
| 3140-442 | Przewód Modemu, DB9F-DB25F, Phase 3 do MedTester |
| 6930-014 | Rozszerzony Certyfikat Kalibracji dla Phase 3, DT-359 |
| 7006-050 | Skrzynka na Akcesoria, 8.5″ x 6″ x 2.75″ (Duża) |
| 7006-051 | Skrzynka na Akcesoria, 8.5″ x 2.9″ x 2.6″ (Mała) |
| 7006-052 | Skrzynka na Akcesoria, 7″ x 5″ x 3″ (Średnia) |
| 7006-055 | Torba Miękka, Duża, 17″ x 14″ x 11″ |
| 7006-442 | Torba Miękka do Phase 3 (Czarna) |
| 7200-444 | Przewód Montażowy – Phase 3 Paddle Adapter Interconnect 9″ |
| 7200-445 | Przewód Montażowy – Phase 3 Unterm Defib Adapter |
| 7200-446 | Przewód Montażowy – Phase 3 Unterm Pacemaker Adapter |
| 7200-448 | Przewód Montażowy – Phase 3 Banana Jack Adapter |
| 7200-451 | Przewód Montażowy – Phase 3 Paddle Adapter Interconnect 24″ |
| 7200-485 | Przewód Phase 3 Defib Hands Free, Anderson |
| 7200-486 | Przewód Phase 3 Defib Hands Free, Zoll |
| 7200-487 | Przewód Phase 3 Defib Hands Free, Physio |
| 7200-488 | Przewód Phase 3 Hands Free, Philips |
| 7200-489 | Przewód Phase 3 Defib Hands Free, HP Barrel |
| 7400-442 | Adapter Montażowy, Phase 3 Paddle, dla Dorosłych |
| 7400-443 | Adapter Montażowy, Phase 3 Paddle, Wewnętrzny |
| 7500-424 | Zestaw, Adapter Szeregowy, MedTester do Phase3 |
| 7500-425 | Zestaw, Wtyk Bananowy/Końcówka na zacisk EKG (zestaw 10 szt.) |
| 7500-435 | Zestaw, Adapter Szeregowy, ES601 -> P3/Solo, AMPS-1 -> PC (RJ12 -> DB9F) (ES601 do Solo/Phase3) |
| 7600-051 | Skaner Kodów Kreskowych CCD (RS232) futerał w komplecie |
| 7600-052 | Skaner Kodów Kreskowych CCD (PS-2) futerał w komplecie |
| 8000-460 | Phase 3 Moduł Zmiennego Obciążenia, akcesoria w komplecie |
